SABÉIS PORQUE GRIPAN NUESTRAS MOTOS?

Hola a todos, pues una vez más voy a pegaros una paliza mental, de la que algunos ya están acostumbrados, y si no lo leéis todo, pues os perderéis saber, porque gripan nuestras motos.
Lo explicare de forma que todo el mundo lo entienda, y la verdad es que va dirigido a los mas jóvenes, a los que se incorporan al mundo de la moto, con poca experiencia, pero con ganas de saberlo todo, a los profesionales no les voy a decir nada nuevo, ellos ya saben, porque gripan nuestras motos.
Empezare por deciros, que la moto nunca tiene la culpa de que gripemos, a excepción de un 5% de los casos que son por defectos de fabrica, el resto de los casos somos culpables directos, y los gripages siempre se producen por temperaturas extremas como iréis viendo.
Un caso de defecto de fábrica mas frecuente, se trata de los tetones que indican y sujetan los segmentos en una posición concreta, estos tetones están metidos a presión dentro de la ranura del pistón, estos tetones son siempre del mismo material que el mismo pistón, de ese modo al dilatarse el pistón por temperatura, también lo hace el tetón, quedando siempre sujeto en su posición, ¿pero que ocurre cuando por lo que sea, el tetón no es exactamente del mismo material que el pistón? Pues ocurre, lo de la primera foto que pongo, el tetón va cogiendo holgura, y va saliendo y entrando en su agujerito, y de paso va rallando el cilindro levemente ya que al ser de aluminio y el cilindro mas duro, pues casi no le hace mella, pero claro, eso esta ahí, un día y otro, el tetón se va desgastando, pero aun no se sale del todo ya que, esta metido en el agujero casi 5mm, pero todo llega, cuando ya se ha desgastado bastante, y ya se ha salido de su anclaje, se mete en parte bajo la punta del segmente, y en un aceleron llega el gripaje, el tetón junto con el segmento no han cabido entre el pistón y el cilindro, creando la rotura del pistón y en el cilindro la consabida ralla, y por lo tanto quedándose sin compresión, también simplemente se rompe el tetón, y la parte que queda libre es la que se mete entre cilindro y pistón. Fijaros en la rotura que se aprecia donde antes estaba el tetón, y el cilindro con su ralla, este cilindro es un 49, y se mando a rectificar. Los defectos de fabrica, son pocos pero este es uno de los mas frecuentes, y no voy a relatar mas, ya que sino saldrá un libro de texto de aquí.



Gripages por nuestra culpa, como ya dije al principio, se gripan por temperatura extrema, y paso a relatar los mas frecuentes, ESCASOS DE ACEITE, cuando ya nos cansamos de ir de casita, decidimos montar un cilindro mayor, uno que nosotros consideramos que es el mejor, lo montamos y carburamos a conciencia, la moto va de muerte, pero, nos hemos olvidado, que la bomba de aceite, tiene un cometido que es proporcionar el engrase al pistón y cilindro, pero a un pistón y cilindro de 49, y ahora llevamos un 70, mientras vayamos despacito no pasara nada, pero en cuanto le apretemos un poco, el exceso de rozamiento ( de fricción) por falta de aceite, aumenta rápidamente la temperatura del interior del cilindro y el pistón, llega un momento, en que los segmentos se tocan las puntas por exceso de dilatación, y el motor empieza a gruñir, es un gruñido que va a durar muy poco, ya que es originado por los segmentos presionando la camisa del cilindro, y que ya no caven en su interior, finalmente tras medio minuto de padecer, los segmentos se enganchan en los trafers, frecuentemente en la salida del escape que es mas grande, y allí, en cuestión de uno, a dos segundos se hace todo mierda. La temperatura del agua en estos casos, no tiene porque subir mucho, ya que es una temperatura que se genera muy rápidamente y casi no se transmite al agua.

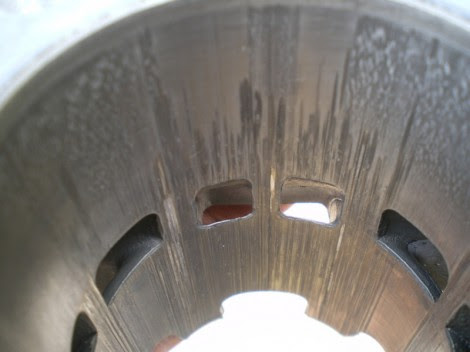

Fijaros bien en este pistón y cilindro, el chaval se lo monto con toda la ilusión del mundo, y durante una semana no paso de 50 Km. por hora, a la semana, ya con 100 Km. recorridos, le dio un apretoncito al acelerador, fue visto, y no visto, se izo mierda, en 30 metros, cuando hable con el y le interrogue sobre los pasos que había dado, yo ya lo tenia claro, pero cuando lo desmonte ante el y lo vio, se puso a llorar.
Como veis, el pistón no ha llegado ni a ensuciarse, y menos la lumbrera de escape, es el caso mas típico de porque gripan nuestras motos. Yo siempre que escucho a alguien decir que lleva la moto al 2% le pregunto, ¿pero con un 49, o con un 70? Porque con el 70 no llega ni al 1%, y añado, si con aceite no te quieres ni un euro gastar, pronto el bolsillo te habrás de rascar.
Cuando tenemos un amago de enganchon, siempre perdemos algo de compresión, las cajeras donde van alojados los segmentos, sufren unas dilataciones, y contracciones muy severas, y aun no habiendo pasado nada, ya el motor se comporta de otra manera, y a menudo requiere una nueva carburación.
¿Habéis escuchado, algunos motores con una especie de campanilleo al acelerarlos? Ese campanilleo, también se da en menos frecuencia estando a relanti, y viene de esa cajera dilatada, en la cual el segmento golpea al subir y bajar el pistón, ya no se ira solo con cambiar el segmento, ya es preciso cambiar el pistón también.



¿Qué hace exactamente el aceite?
Pues el aceite forma una almohadilla microscópica que impide que los diferentes metales que tienen que friccionar entre si, lo hagan sin apenas tocarse, si en lo posible evitamos esa fricción, estaremos evitando subidas de temperaturas por rozamientos, ami me gusta pensar que, casi se puede detener un desgaste llevando una dosis generosa de aceite en la gasolina.
¿Habéis pensado alguna vez, si el aceite que suministra una bomba, lo hace igual en invierno que en verano? Así debería de ser, pero a excepto que tu moto, tenga un calentador de aceite, pues no, en invierno el aceite esta frío y tiene una densidad diferente que en verano, por lo que la bomba, despachara el aceite, con mas o menos alegría, dependiendo de la temperatura ambiente, claro esta que estoy hablando de cantidades muy bajas.
Que hacer para evitar este tipo de gripages, retocar la bomba sirve de poco, hay quien tensa un poco el cable de la bomba, y ya a relanti esta entrando mas aceite, pero no así cuando damos gas a tope, el limite de la bomba da para un cilindro de 60, también hay quien hace el tubito por donde sale el aceite de la bomba mas grande, eso tampoco da resultado, ya que entonces a relanti, esta sobrepasándose el engrase.
¿Cual es la solución? Pues hay dos, yo prefiero quitar la bomba, y hacer la mezcla en el deposito de la gasolina, un tubo de 125, por cada 4 litros de gasolina, eso sale al 3%, con eso tendréis motor para muchos años, y no preocuparos por la bujía que no le pasara nada, la otra solución es, dejamos la bomba y que sigua trabajando como de costumbre, pero cada vez que llenemos el deposito de gasolina con 8 lts, pues le metemos un tubo de aceite de 125.
Con frecuencia escucho y leo, ¡si la carburas gorda, no gripa, y si vas fina griparas! Pues ya os he aclarado que la bomba de aceite es independiente de la carburación, dicho de otra manera, la llevéis como la llevéis, la bomba de aceite dejara caer su dosis determinada de aceite para que la aspiración del motor se la lleve, no tiene que ver si esta gorda, o fina de carburación. Esta causa da muchos ingresos a los talleres y casas de repuestos, y no puedes reclamar, ya que no es un defecto de fábrica, sino de previsión, y da igual lo bueno, o lo malo que sea un cilindro, ante la escasez de aceite, agarron al canto.
Mas gripages, ¡joder, seme ha roto la falda del pistón! Y el otro dice, ¡ y a mi la falda del cilindro ¡Pues si, eso es normal que de vez en cuando ocurra, ¿Por qué? Pues eso ocurre cuando a la moto le damos un buen curro, y de repente la paramos, cuando la paramos, la temperatura suele subir unos grados mas, ya que la culata y camisa están muy calientes y el agua de refrigeración ha dejado de circular, (dejar el contacto puesto y veréis como sube la aguja) mientras cilindro, culata y pistón, siguen alcanzando mas temperatura, el radiador que tampoco tiene lógicamente circulación de agua, baja su temperatura casi igual que cuando estaba la moto en marcha, ¿Por qué? Porque el aire que entra en contacto con la laminas del radiador, se calienta rápidamente, saliendo de allí con rapidez ya que el aire caliente pesa menos que el frío, y así se genera un fluido contante de aire que entra por debajo del radiador y sale por arriba, llevándose la temperatura, y enfriando el agua.
Pero volvamos a nuestro pistón y cilindro, el pistón, rara vez se queda en el punto muerto superior (pms) pero si se queda, podemos tener problemas ¿Por qué? Porque todo el pistón, así como el cilindro tendrán una temperatura alta poco usual, y aunque no es para que se gripe, va a ocurrir lo siguiente. Después de unos minutos parada, y al arrancar de nuevo la moto, entra por la admisión un chorro de aire exterior fresco, que chocara contra el pistón y las faldas del cilindro, hasta aquí, puede que resista, pero también llega de golpe esa agua que ha estado bajando de temperatura con el motor parado en el radiador, y al entrar ya a la zona a refrigerar, se origina una bajada brusca de temperatura, y una contracción brusca de los materiales, es entonces donde primero se agrietan las faldas y luego mas tarde se rompen, pudiendo gripar el cigue, y si hay mala suerte pues hasta el cilindro. Las faldas de cilindro, que entran ajustadas en el Carter, tienen menos probabilidades de agrietarse, y las que no entran ajustadas mas, ya que en estas ultimas, el aire las envuelve por dentro y por fuera. Ya formada la fisura, también juega un papel importante, las vibraciones que aparecen en el interior del cilindro, coincidiendo en cada aspiración, y posterior impulsión de la mezcla del Carter al cilindro.
Como evitar esto?Pues esto afortunadamente no es frecuente, pero ya veis que fácilmente puede ocurrir. Pues después de un buen curro de moto, andaremos los últimos minutos como si nunca hubiésemos roto un plato, ósea despacio, lo otro, pues la dejaremos al relanti dos o tres minutos y luego ya la paramos, y por ultimo, pues no la arrancaremos, en la próxima media hora, si antes no hemos hecho lo anterior.
Gripages por falta de refrigeración. Pues, pillamos y nos preparamos la moto a conciencia, un buen cilindro, un escape de esos de moda, etc, todo esta previsto, pero no caemos en la cuenta de que, ahora hay que refrigerar mas superficie. Pues nada, nos hacemos nuestro rodaje, y luego ya apretamos pa ver como corre, y ya veis que el marcador de temperatura trabaja mas alto que en el otro cilindro, pero pensáis que no pasa nada, aun falta para que llegue a la zona roja, y seguís dándole una y otra vez. ¿Qué esta ocurriendo ahí dentro? Pues ocurre que todos los materiales de un motor, están diseñados para trabajar a una temperatura concreta, cuando llegan a esa temperatura, los segmentos están con las puntas casi tocándose, el pistón se desliza con una suavidad extrema, los rodamientos famosos c4, ya han perdido su holgura y están ajustaditos al cigueñal, la jaula cumple su cometido sin ningún problema, etc, pero la temperatura ideal de trabajo se sobrepasa con los trucajes incluso hasta 20 grados mas, en este caso ya no trabajan con su temperatura ideal, los segmentos están siempre a unas décimas de tocarse, y todo lo demás esta en una situación critica, bastara con que subamos a un pasajero, o cambiemos la configuración del variador para que suban unos grados mas y se gripe.Fijaros en las primeras fotos, es un cilindro refrigerado por aire, y ha estado mucho tiempo trabajando al limite de la temperatura critica, lo iba salvando el exceso de aceite en la gasolina, hasta que un día, recorrió solo 2 Km. en caravana, y la poca velocidad de la moto, no propiciaba que el aire pasara a través de las aletas, y sobrepaso el punto critico. Fijaros lo requemado que esta, y da la impresión que ha ido perdiendo material poco a poco con el tiempo.
El resto de las fotos con gripages, son refrigerados con agua, pero incluso uno de ellos, funcionaban con agua del grifo, el agua del grifo que contiene sales minerales, y cloros, se comió el reten de la bomba de agua, y siempre iba perdiendo agua, hasta que un día, se quedo seca y gripo.
Es necesario aumentar el poder refrigerante de las motos preparadas, yo veo en ocasiones, como los mas veteranos, tratan de acoplar un segundo radiador, o uno nuevo mas grande, otros tratan de canalizar el aire para que penetre en el radiador con mas fluidez, cualquier cosa que consigua bajar unos grados de temperatura es buena, y no penséis, que quitando el termostato ya tenéis solucionado el tema, y por otra parte, el termostato es preciso para que la temperatura de trabajo, se alcance lo mas rápidamente posible.



Termino diciendo, que hay mas tipos de gripages, pero que he dejado caer los mas frecuentes, y como veis, en casi todos, nosotros tenemos la culpa, en nuestra mano esta hacer durar las cosas, pero las ganas de correr mas y mas, y ser el que mejor pepino lleva, pues nos hace sobrepasar en exceso las resistencias de las piezas, la temperatura siempre esta presente en los gripages, ya sea por falta de aceite, o por poca refrigeración, y si lo tenemos presente, y tratamos de mantenerla a ralla, pues siempre saldremos ganando.

ES FÁCIL RADIAR UNA RUEDA SI SABES COMO

En este BRICO trataremos de explicar como llevar a cabo el radiado de las ruedas y su posterior centrado. Los radios son una de las partes de nuestra clásica que tendremos que cambiar en la inmensa mayoría de los casos así que este tema nos vendrá bien para ahorrarnos un dinerillo.

Es importante que previamente al desradiado hayamos sacado una buena cantidad de fotos ya que estas nos serán de mucha ayuda a la hora de reconstruir la rueda, es aconsejable también hacerse un pequeño dibujo con la posición y dirección de los radios y coger referencias de la posición de la llanta respecto al buje. Una forma sencilla de hacerlo es fijarse en la posición que, con respecto al buje, ocupa el agujero de la válvula.



Lo primero, ya en el proceso de radiado, es limpiar y pulir las llantas y hacernos con los radios de las medidas adecuadas con sus correspondientes cabecillas.



Colocaremos la llanta y el buje en una superficie plana en la posición que han de ocupar en la moto con los radios y cabecillas a mano y comenzaremos por los radios interiores de ambos lados. Primero por una cara y tras dar la vuelta al conjunto, por el otro. Puede ser que éstos vayan en la misma dirección o en direción contraria. En nuestro caso van en la misma dirección.

Hemos de dejar los radios bastante flojos ya que esto facilitará la colocación de los posteriores ya que permitirá cierto movimiento del buje cuando sea necesario.



Una vez hemos colocado los radios interiores pasamos a los posteriores, estos irá en la dirección contraria a los primeros. Hemos de procurar apretarlos en la misma proporción que los primeros para que la distribución de sea homogenea y el buje, aunque flojo, quede centrado. Por ejemplo podemos apretarlos un tercio de la rosca de la cabecilla como referencia.

Una vez situados todos los radios procedemos al apriete de los mismos, es aconsejable hacerlo en dos fases, por ejemplo hasta dos tercios de la rosca en una primera fase y hasta el final de la rosca (o donde se pueda) en la segunda. De esta forma nos aseguramos que todo el cojunto está apretado homogeneamente ya que no sabemos con exactitud cuando van a estar totalmente tensos y podríamos estar apretando unos más de lo que vamos a poder apretar los otros.



Una vez bien apretados todos (deberían de quedar hundidas todas las cabecillas en la misma proporción), podemos pasar al centrado de la rueda. Para ello debemos de construir un artilugio que nos permita colocar la rueda sobre su eje para comprobar las desviaciones tanto horizontales como verticales que pudiera tener la llanta. Para ello podemos servirnos de una horquilla o un basculante. Nosotros hemos utilizado dos sistemas rudimentarios pero muy rápido consistentes en fijar un basculante a una mesa y una "U" de hierro al tornillo de un banco de trabajo y utilizar unas sargentas pequeñas como guías (hemos de tener una guía vertical y otra horizontal para comprobar las oscilaciones).



El procedimiento para centrar es el siguiente: Para contrarestar los movimientos laterales, si el movimiento es hacia la derecha, debemos apretar los radios de la izda y aflojar los de la derecha en la misma medida. Del mismo modo, cuando veamos un desfase vertical hacia afuera hemos de apretar todos los radios de esa zona y aflojar los del opuesto lado en la misma proporción. Es importante que a la vez que apretamos, aflojemos siempre del lado opuesto ya que de esta forma mantendremos el equilibrio del conjunto y tendremos margen para seguir apretando si nos lo requieren futuras desviaciones.


SIGNIFICADO DE "DOT" EN LOS FRENOS

Las especificaciones DOT son una medida de la calidad del líquido de frenos, según su punto de ebullición. El DOT 4 tiene un punto de ebullición más alto que el DOT 3, por lo que lo puedes mirar como que el DOT 4 es más resistente a la temperatura.

Es mejor que sea DOT 4 que DOT 5 . El DOT es una medida de la calidad del líquido según su resistencia a la temperatura, excepto para el 5, que está reservado creo a los basados en silicona.

El DOT 4 (basado en etilene-glycol) tiene suficiente resistencia a la temperatura, y el DOT 5, creo que tiene menos (excepto el 5.1, que tiene más), lleva silicona, no es compatible con restos de los otros (si no purgas y eliminas todo resto del DOT 4 l'has cagau), es más difícil de evitar que queden burbujas, y no absorbe humedad (que es malo porque disminuye el punto de ebullición haciendo que frene peor) sino que la mantiene en un capas aparte.

El DOT 5 no se recomienda a menos que el circuito esté especialmente diseñado para llevarlo.

Según me dijeron el dot5 aguanta mejor la alta temperatura, y por eso debe ser la base de silicona :-)

Precisamente lo malo es que no absorbe la humedad, creándose gotas de agua que se depositan en los puntos bajos del circuito, corroyendo lo que pillen.

Si se deposita suficiente agua en las pinzas puede hervir al calentarse los frenos formando una gran burbuja con dos consecuencias a escoger, o te quedas completamente sin frenos o la presión del vapor bloquea el disco.

Además el DOT5 forma espuma con enorme facilidad haciendo dificilísimo purgar bien el circuito, de ahí el tacto esponjoso. Los horribles rácores banjo no ayudan desde luego.

Usa un buen DOT4, siempre de marcas que envasen en metal, El cambio es una operación de 15 minutos que puedes hacer tu mismo.

MANUAL DE CARBURACIÓN 2T/4T

De entre todas las tareas de mantenimiento, puesta a punto y preparación de un motor de dos o cuatro tiempos, la carburación es una de las que puede resultar más críptica y oscura para el usuario y, a veces también, para el mecánico.

La carburación:

Carburar bien, no es una tarea fácil, pero tampoco está reservada para los grandes “gurús” de la mecánica. Es cierto que requiere grandes dosis de oído, tacto, vista y hasta olfato por sólo citar los sentidos que intervienen en ella. La paciencia y la perseverancia, también son cualidades que tendremos que poner en juego (sobre todo al principio). Pero no es una tarea imposible para el usuario que, armado de paciencia y ayudado por sus sentidos, quiera acometerlas. También es cierto que cada vez van quedando menos motocicletas de cuatro tiempos con carburadores y que las que van quedando equipadas con ellos son casi en el 100 % de los casos de dos tiempos. Pero aún así, creo que es importante tener unos conocimientos mínimos de carburadores y carburación. No olvidemos que los modernos sistemas de inyección se basan en los mismos principios aquí expuestos. Por ello, conociendo estos principios, aunque nuestra motocicleta esté equipada con un moderno sistema de inyección, seremos capaces de identificar un fallo en la misma y/o diferenciarlo de un fallo eléctrico o de cualquier otra índole.

En primer lugar, y antes de “remangarnos” y ponernos a carburar, tenemos que tener claro si la avería o los síntomas son debidos a una mala carburación. Hay fallos mecánicos, eléctricos y de otras índoles que pueden hacernos pensar que tenemos un problema de carburación cuando, en realidad, el problema es otro. Por ejemplo: una entrada de aire ajena al carburador. Una entrada de aire ajena al carburador, puede hacernos pensar que llevamos la carburación corta, el tornillo del aire o el de ralentí mal regulados cuando, en realidad, lo que está ocurriendo, es que está entrando aire que el carburador no está “gestionando”. Se considera como entrada ajena al carburador, aquella entrada de aire al motor a partir del carburador, sea esta por las juntas y uniones desde el carburador hasta la entrada en el motor o cilindro, o por las juntas de cilindro carter, juntas de semicárteres y retenes del cigüeñal en el lado del encendido o en el de la transmisión primaria. Otra avería o defecto mecánico típico, es el respiradero del depósito de gasolina obstruido que puede llevarnos a pensar que tenemos una avería en el encendido o en la carburación. Os sorprendería la cantidad de motos que han pasado por mis manos y las de muchos mecánicos, después de que el propietario desmontase cambiare y probara cliclés, agujas, carburadores, filtros y un sinfín de cosas, con un supuesto problema de carburación, cuando el problema era otro.

Hay quien piensa que una carburación muy pobre solo puede acarrear un sobrecalentamiento, con el consiguiente gripaje, en una 2 tiempos pero nunca en una 4 tiempos y esto es falso. Aunque es cierto que las 2T son mucho más propensas al gripaje por defectos en la carburación (al llevar el engrase en el propio combustible) y aunque es más difícil que este tipo de fallos (al ser el engrase independiente del combustible), por el mismo motivo, se dé en las 4T, también ocurre. También es un error pensar que una 2T equipada con un sistema de engrase separado no puede gripar por defecto de carburación. Como se explicará más adelante, en el motor, gracias a la carburación, se produce un fenómeno físico, conocido como Entalpía, que contribuye a la refrigeración del motor.

Si no eres un “manitas” o eres de los que a las primeras de cambio se ofusca y pierde los nervios cuando las cosas no le salen como esperaban, quizás ésta no es una tarea para ti. Déjaselo a un mecánico experto en carburadores y carburación.

Si aún así te atreves, tendrás que tener en cuenta algunas pautas generales, a la hora de carburar una moto, partiendo de la carburación "standard" que es la que suministra el fabricante como información en el manual de mantenimiento de nuestra moto.


Pero, en primer lugar, vamos aclarar algunos conceptos y hablar de algunas piezas del carburador.

En la mezcla aire/combustible que suministra el carburador, se pueden dar básicamente tres situaciones de defecto de carburación:

1º- Mezcla “rica”
2º- Mezcla “pobre”
3º- Mezcla “húmeda”

Cuando se hable de que la carburación (mezcla) va demasiado “rica”, nos estaremos refiriendo a que la mezcla aire/combustible lleva demasiado combustible. En estos casos, también se suele decir que la carburación va “gorda”, “larga”, “gruesa” o “grasa”.

Cuando se hable de que la carburación (mezcla) va “corta”, nos estaremos refiriendo a lo contrario, es decir, que la mezcla aire/combustible lleva poco combustible. También se suele decir que va "fina", "corta", "pobre" o "escasa".

Cuando se hable de que la carburación (mezcla) es “húmeda”, lo que se quiere decir es que la atomización, pulverización o disgregación del combustible en el aire es insuficiente.


Para que en la cámara de combustión de un motor se produzca la deflagración, son necesarios tres elementos básicos: 1.- Combustible. 2.- Comburente. 3.- Deflagrante. Así el combustible es la gasolina, el comburente es el oxígeno presente en el aire y por último el Deflagrante es la chispa de la bujía. Pues bien, el carburador es el elemento mecánico que se encarga de suministrar la mezcla correcta de los dos primeros elementos antes mencionados, esto es, la gasolina (combustible) y el aire (comburente). Para que esta mezcla sea la correcta, tiene que estar entre 1/14,7 a 1/15 (1 gramo de combustible por cada 14,7~15 de aire). Esta es la relación que se conoce como Estequiométrica. Esta relación aire/gasolina, es la que, por así decir, se quema de forma perfecta, no dejando oxigeno ni combustible sin quemar en los gases finales. Puede que te parezca que una mezcla 1/15 sea mucha gasolina para tan poco aire pero hay que pensar en que para tan solo 2 cm3 (2 centímetros cúbicos) de gasolina (aprox. 1,5 gramos), hacen falta 17400 cm3 (17,4 litros) de aire (22,5 gramos) ya que un metro cúbico de aire pesa aproximadamente 1,293 kilos (1293 gramos a nivel del mar).

En algunos tratados de mecánica se habla de proporciones algo diferentes a las aquí indicadas pero la cifra exacta no es lo importante. Lo importante es tener en mente que existe una proporción correcta por debajo o por encima de la cual la combustión no es tan eficiente.

Además de esto, el carburador tiene que funcionar de tal forma que esta mezcla de aire/combustible se haga en partículas de combustible tan pequeñas que una vez en la cámara de combustión, se conviertan en un gas. Esto tiene que ser así porque, por un principio de física fundamental, los líquidos no arden, sino que lo que arde son los gases que estos pueden desprender. Cuando acercamos una llama a la gasolina, lo que arde no es la gasolina sino los gases que esta está desprendiendo. Si llevásemos la gasolina a un punto de presión atmosférica muy alto y a temperaturas muy bajas, sería casi imposible que ardiera, porque no desprendería prácticamente ningún gas. La gasolina tiene que llegar, por lo tanto, evaporada a las cámaras de combustión. De lo contrario estaremos hablando de una mezcla “húmeda”.

Hay quien piensa que añadiendo más combustible del necesario para conseguir esta relación Estequiométrica, se consigue más potencia. Y no es así, aunque más tarde matizaré un poco más esta afirmación. También hay quien piensa que añadiendo más aire, se consigue la misma potencia con menos consumo, y tampoco es cierto, aunque también tiene su matiz.

Si mezclamos aire y gasolina con una proporción demasiado alta de combustible en relación con el aire, el combustible tendrá dificultades para encontrar el oxígeno necesario para deflagrarse, y su combustión será más lenta, produciéndose la consiguiente pérdida de rendimiento. Por si esto fuese poco deseable, en las 2T, la gasolina que no ha podido quemarse, al no encontrar oxígeno suficiente, saldrá por el escape evaporándose a la atmósfera y contaminando más de la cuenta. Mientras tanto, el aceite, que no se evapora con tanta facilidad, nos pondrá todo hecho unos zorros de grasa, especialmente el escape y parte trasera de la moto. Hay quien en estas circunstancias se dedica a reducir la proporción de aceite en la mezcla por debajo de lo recomendado por el fabricante. Lo hacen pensando que a la gasolina le sobra aceite mientras, que lo que realmente le sobra es gasolina a la mezcla. Prueba de ello es que las 4T también llegan a engrasar bujías por carburaciones muy "gordas" aunque no llevan aceite en la gasolina.

Por otro lado, si la mezcla tiene una proporción de aire mayor que la necesaria, el combustible se quemará también más lentamente al encontrarse un poco "perdido" entre tanto oxígeno. Al ser la combustión más lenta, el rendimiento será menor y, cuando se abra la lumbrera de escape, aún estará produciéndose la combustión de la mezcla, calentando en exceso la cabeza del pistón y la lumbrera de escape, en el caso de las 2T y la válvula de escape en las 4T. A este calentamiento por combustión lenta, hay que añadir otro fenómeno que hace que el motor no se refrigere lo suficiente. Éste fenómeno es el que se conoce como Entalpía.

La Entalpía, sin entrar en una explicación científica, es la energía necesaria para cambiar de estado una sustancia y es el mismo principio que se utiliza para refrigerar, por poner un ejemplo muy conocido, un frigorífico. El frigorífico lleva un condensador y un evaporador. El evaporador va dentro del frigorífico y el paso del líquido refrigerante a gas, hace que baje la temperatura del evaporador y, con éste, la del frigorífico. El condensador va en el exterior, de modo que un compresor comprime los gases resultantes de la evaporación y los condensa volviéndolos líquidos en el condensador exterior, produciendo calor. Un sencillo experimento puede haceros ver y sentir qué es la Entalpía: coged un bote de alcohol y verter un chorrito en el dorso de una mano. A continuación, frotad con la otra mano y soplad. El alcohol se evapora y el paso de líquido a gaseoso hace que se enfríe la mano. Así, una moto que vaya carburada muy fina, se calienta más que una que vaya con la carburación correcta y mucho más que una que vaya con una carburación larga. Cuando se diseña un motor, el fenómeno de la Entalpia, se tiene muy en cuenta en los estudios termodinámicos del mismo.

El efecto del paso de líquido a gaseoso del combustible, es en definitiva, lo que refrigera el continente del mismo y las piezas aledañas en contacto íntimo en ese contenedor (el carburador) y dentro del cilindro en las 4T y carter motor y cilindro en las 2T, que es donde finalmente se produce el cambio de estado del combustible de líquido a gaseoso.

Aún con todo lo dicho, hay situaciones en las que se hace deseable que la mezcla esté por encima de ese ideal y otras veces, por debajo. Al ralentí, por ejemplo, la velocidad del aire que circula por el carburador es tan lenta que el combustible no llega a “atomizarse” lo suficiente como para que la mezcla tenga la suficiente cantidad de combustible pulverizado para ser la correcta. Por lo tanto, al ralentí, puede que la proporción correcta aire/combustible sea de 12/1 e incluso superior.

Del mismo modo, cuando vamos a, digamos, entre un tercio y medio gas, con la moto lanzada en recta de forma continuada, se da la situación de que el motor alcanza un número de vueltas mayor que el que alcanzaría en situación de aceleración. En estas situaciones, ese sobrerrégimen hace que la carburación se quede un poco corta. Puede que en ese caso, la mezcla correcta llegue a ser de hasta 18/1 y es una situación normal que el motor puede tolerar y ahorra combustible.

Como última apreciación al dosado o relación Estequiométrica, hay que destacar que un motor con la carburación afinada al máximo, se calienta más que uno con una carburación ligeramente más larga. Por ello y aunque, en un principio, nos pueda parecer que la mejor forma de obtener el máximo rendimiento es afinar al máximo, en realidad, con el motor funcionando a pleno rendimiento es fácil, en caso de carburaciones muy afinadas, llegar a perder entre un 3% a un 20% de potencia según se trate de un motor refrigerado por aire o por agua (entre un 3 a un 10 % en el caso de los motores refrigerados por agua y un 10% al 20% en los refrigerados por aire). Es posible que, afinando al máximo, obtengamos la máxima potencia durante los primeros 10 a 20 minutos, pero conforme el motor se calienta, lo que ocurrirá es que perderemos más de lo que ganamos. En el mundillo de la competición, del más alto nivel, esto es algo muy conocido. No es extraño carburar de una forma más fina para una sesión corta de entrenamientos para buscar la mejor posición de parrilla y luego carburar de forma más conservadora para la carrera.

Los carburadores están constituidos por un buen montón de piezas de aluminio, acero, latón y algunos materiales plásticos. Son muchas las partes del mismo, pero aquí sólo vamos a hablar de las que son susceptibles de modificar la carburación por parte del usuario.

El cuerpo principal del carburador, está fabricado, casi en el 100% de los casos, en aluminio, y constituye la pieza principal sobre la que van montadas el resto de elementos que constituyen el mismo.

Los chiclés (de la palabra francesa "gliceur" -calibre- que se pronuncia parecido a chiclé) o calibres del carburador, son unas pequeñas piezas roscadas al cuerpo principal del carburador. Normalmente son de latón, pero también se suelen montar de material plástico. Poseen un taladro “calibrado” en la zona por la que tiene que pasar la gasolina, y constituyen una de las piezas más importantes para carburar un motor. Aunque muchos carburadores suelen llevar más de dos calibres o chiclés, los que suelen afectar a la carburación son el de bajas y el principal o de altas. Si la moto falla al arrancar en frío con el uso del starter, puede que también tengamos que actuar sobre el chiclé de arranque, pero no es nada frecuente.

La campana, corredera, guillotina, válvula de gas o compuerta, es el elemento que abre o cierra el paso del aire al interior del cilindro o el carter cuando abrimos el gas.

La aguja va montada en la campana del carburador, y sube y baja de forma solidaria con ésta, cerrando o abriendo el paso de combustible que “surte” el chiclé principal. Se trata de una pieza cilíndrico/cónica, normalmente de acero, con unas ranuras de regulación que, subiendo o bajando el clip de regulación, nos permite modificar la carburación en la zona de aperturas medias del gas.

El tornillo de riqueza o de aire, es un tornillo que normalmente va montado en un lateral del cuerpo del carburador y es accesible desde el exterior del mismo sin que sea necesario desmontarlo. Este tornillo regula la cantidad de mezcla que entra en nuestro motor con el gas entre cerrado y hasta 1/8. Por ello se le llama también de “bajas”.

El tornillo de ralentí, es un tornillo que va montado también de forma análoga al tornillo del aire y que sirve para regular la velocidad de marcha del motor con el gas cerrado o al “ralentí”. Muchos carburadores de motocicletas de cross, sustituyen este tornillo por un tapón, y por lo tanto no es posible regular la marcha al ralentí.

La cuba del carburador es una pieza que contiene un flotador que, con la ayuda de una aguja, cierra el paso a la gasolina cuando ésta alcanza el nivel correcto en la misma. Es la pieza que queda más baja en el carburador y la que hay que desmontar para poder acceder a los chiclés. Muchos carburadores permiten acceder a los chiclés de baja y altas con solo desmontar una tuerca de registro montada en la parte baja de la cuba.

Elementos principales de un carburador desde fuera.

Pautas generales a tener en cuenta a la hora de carburar

1º- Cuanto más cerca del nivel del mar (menor altitud), mayor tiene que ser el chiclé principal y de bajas.
2º- Cuanto mayor altitud sobre el nivel del mar, menor chiclé principal y de bajas.
3º- A más frío, mayor chiclé principal y de bajas.
4º- Cuanto más calor, menor chiclé principal y de bajas.
5º- Un motor nuevo suele requerir chiclés ligeramente más grandes.
6º- Conforme la fibra del silenciador se va ensuciando, la carburación se va volviendo más larga.
7º- Por la mañana y por la noche, la carburación es un poco más corta que durante el día.

Por otra parte:

1º- Si estamos en situación de tiempo "anticiclónico" (cielos despejados y buen tiempo), chiclés mayores.
2º- Si la situación es de "bajas presiones" (cielos cubiertos y mal tiempo), chiclés más pequeños.

Esto quiere decir:

1º- Frío; poca altitud o tiempo "anticiclónico" (buen tiempo); primeras o últimas horas del día = Enriquecer la mezcla.
2º- Calor; mucha altitud o tiempo de “bajas presiones" (mal tiempo): horas centrales del día = Empobrecer la mezcla.

Influencia de los elementos del carburador en la carburación

Si la moto falla con poca apertura del puño de gas, no servirá de nada cambiar el chiclé de altas. Si falla a medio gas, no servirá de nada cambiar el surtidor de bajas, y, si falla con el gas a fondo, por mucho que aprietes o aflojes el tornillo del aire, cambies el chiclé de bajas o montes una aguja diferente en una posición diferente, el problema va a seguir siendo del chiclé principal o de altas. Lo mismo ocurre con la aguja el tornillo del aire y el chiclé de bajas. Por ello hay que distinguir en qué afecta cada elemento del carburador a la carburación.


1º- El tornillo de "ralentí" influye en las RPM del motor (junto con el tornillo de riqueza o de aíre) al "ralentí".

2º- El tornillo de riqueza actúa en la carburación (junto con el chiclé de bajas) desde el "ralentí" hasta 1/8 de apertura, e influye en la regularidad de marcha del “ralentí”. Su ajuste se determina en el número de vueltas, desde apretado a fondo, que va aflojado, por ejemplo -1,1/2. Significa que desde apretado a fondo, hay que aflojar una vuelta y media.

3º- El chiclé de bajas, influye en la carburación (junto con el tornillo de riqueza) desde "ralentí" hasta 1/8 de la apertura de gas como mucho.

4º- El escote de la válvula del carburador, influye desde 1/8 hasta 1/6 de gas, junto con el tornillo de aíre a 1/8 de apertura y la aguja del carburador a 1/6 de apertura.

5º- La aguja del carburador, influye a medio gas. Digamos que desde 1/6 hasta 3/4 de apertura de gas, junto con el chiclé de bajas y el de altas, con el gas a algo menos de 1/6 y a algo más de ¾, respectivamente.

6º- El chiclé principal influye en la carburación con el gas a tope o a más de 3/4 de apertura.

Ahora bien, para detectar una mala carburación a cualquier régimen y poder corregirla por los

síntomas, con el motor en caliente, hay tener en cuenta lo siguiente:

Con el motor al "ralentí":

1º- El motor se para = El "ralentí" está muy bajo. Apretar el tornillo de "ralentí".

2º- El motor gira demasiado deprisa = El "ralentí" está muy alto. Aflojar el tornillo del "ralentí".

Si no hay forma de regular el ralentí (el motor se acelera y luego se ralentiza hasta pararse o sube de vueltas solo después de haber regulado) es muy posible que tengamos una entrada de aire ajena al carburador. Tendremos que mirar todas las juntas y uniones desde el carburador hasta la entrada en el motor o cilindro, juntas de cilindro carter, juntas de semicárteres y retenes del de cigüeñal en el lado del encendido y en el de la transmisión primaria.

Después de dar gas y dejar al "ralentí":

1º- El motor va descendiendo sus revoluciones hasta que se para. Aún en tiempo frío, la moto arranca sin necesidad de usar el starter = El tornillo de riqueza está demasiado cerrado (a veces se puede apreciar como los gases de escape huelen un poco picante por el alto contenido de combustible sin quemar en los mismos). Aflojar el tornillo de riqueza (empobrecer mezcla).

2º- Se acelera solo y/o sube y baja de RPM alternativamente = El tornillo de riqueza está muy abierto. Apretar el tornillo (enriquecer mezcla).

Ajuste del ralentí y tornillo de riqueza por el color de la bujía.

En primer lugar, aquí http://www.fotolog.com/chemapa/36263496 tenéis un enlace a mi fotolog con algunos ejemplos del color de la bujía. A continuación vienen unas indicaciones en cuanto al color de la bujía referidas a motores de 2T. Para un motor de 4T, el color correcto es más claro que el que se muestra en las fotos.

Esta regulación se hace después de haber ajustado el ralentí y tornillo de riqueza y tras dejar en marcha el motor durante unos tres a cinco minutos.

Al sacar la bujía:

1º- La bujía presenta un color café con leche muy claro en aislante y electrodos = Mezcla demasiado pobre. Apretar el tornillo de riqueza (enriquecer mezcla). En el caso de una 4T, es el color correcto.

2º- La bujía presenta un color café con leche en el aislante y negro mate en el electrodo y parte baja de la rosca donde el electrodo se une a esta = Los ajustes son los correctos. Aquí http://www.fotolog.com/chemapa/40593399, podéis ver el color correcto de la bujía. En el caso de una 4T, indica que va un poco larga.

3º- La bujía presenta un color oscuro en el aislante (café muy cargado de café) y negro mate en el resto = Mezcla demasiado rica. Aflojar el tornillo de riqueza (empobrecer mezcla).

4º- La bujía presenta un color negro en aislante y el resto como en esta http://www.fotolog.com/chemapa/43009872 foto. En algunos casos hasta presenta un aspecto engrasado = Mezcla excesivamente rica. Aflojar el tornillo de riqueza (empobrecer mezcla). En estos casos será conveniente revisar el conducto de marcha lenta del carburador (limpiar bien el carburador). En el caso de una 4T, puede ser indicativo de que las guías de las válvulas o el segmento rascador tiene demasiada holgura, los retenes de las mismas están deteriorados o el pistón necesita un cambio.

Al acelerar o rodar con el gas hasta 1/8 como mucho:

1º- El motor tiende ahogarse y apenas sale humo = El surtidor de bajas es muy pequeño. Montar un surtidor de bajas mayor. Comprobar primero el ajuste del tornillo de riqueza y apretar en su caso.

2º- Al motor le cuesta revolucionarse y sale mucho humo. Aún en tiempo frío, la moto arranca sin necesidad de usar el starter (aquí también puede que notemos el olor picante de los gases de escape) = El surtidor de bajas es muy grande. Montar un surtidor de bajas más pequeño. Comprobar primero el ajuste del tornillo de riqueza y aflojar en su caso.

Al acelerar o rodar con el gas hasta 1/6 del recorrido:

1º- El motor acelera con dificultad hasta que abrimos más el gas = El escote es demasiado pronunciado. Reducir el ángulo del escote.

2º- El motor se ahoga y sale mucho humo = El escote de la válvula tiene poco ángulo. Montar una válvula con más ángulo de escote.

Ajuste del surtidor de bajas y escote de la válvula por el color de la bujía.

Después de haber rodado unos tres kilómetros sin abrir gas más de 1/6 de gas:

Al sacar la bujía:

1º- La bujía presenta un color café con leche muy claro en aislante y electrodos = Mezcla demasiado pobre. El surtidor de bajas es un poco pequeño. Montar el inmediatamente superior. En el caso de una 4T, es el color correcto.

2º- La bujía presenta un color café con leche en el aislante y negro mate en el electrodo y parte baja de la rosca donde el electrodo se une a ésta = El surtidor de bajas y el escote de la válvula son los correctos. En el caso de una 4T, indica que va un poco larga.

3º- La bujía presenta un color oscuro en el aislante (café muy cargado de café) y negro mate en el resto = Mezcla un poco rica. El chiclé de bajas es un poco grande. Montar el chiclé inmediatamente inferior.

4º- La bujía presenta un color negro en aislante y el resto. En algunos casos hasta presenta un aspecto engrasado = El chiclé de bajas es excesivamente grande y/o el escote de la válvula es demasiado poco pronunciado (poco escote o ángulo). Reducir el surtidor de bajas y, en caso necesario, montar una válvula con más escote (es muy raro que esto llegue a ser necesario). En el caso de una 4T, puede ser indicativo de que las guías de las válvulas o el segmento rascador tiene demasiada holgura, o los retenes de las mismas están deteriorados, o el pistón necesita un cambio.

Al acelerar o rodar con el gas entre 1/6 y 3/4:

1º- El motor se ahoga y le cuesta acelerar hasta que abrimos más gas = La aguja está muy baja o la conicidad de la misma es muy poco pronunciada. Subir la aguja o cambiarla por otra de mayor conicidad.

2º- El motor acelera con síntomas de ahogo, pierde pistonadas (parece un 4T) y sale mucho humo = La aguja está muy alta o tiene demasiada conicidad. Bajar la aguja o montar otra con menos conicidad.

Ajuste de la aguja por el color de la bujía.

Este ajuste se hace después de rodar unos cinco a diez kilómetros en conducción ciudadana, sin abrir nunca el gas más de 3/4 y procurando rodar siempre a más de 1/6-1/4 de gas.

Al sacar la bujía:

1º- La bujía presenta un color café con leche muy claro en aislante y electrodos = Mezcla demasiado pobre. Subir la aguja una posición. En el caso de una 4T, es el color correcto.

2º- La bujía presenta un color café con leche en el aislante y negro mate en el electrodo y parte baja de la rosca donde el electrodo se une a esta = Tanto la aguja como la posición son las correctas. En el caso de una 4T, indica que va un poco larga.

3º- La bujía presenta un color oscuro en el aislante (café muy cargado de café) y negro mate en el resto = Mezcla un poco rica. Bajar la aguja un punto.

4º- La bujía presenta un color negro en aislante y el resto. En algunos casos hasta presenta un aspecto engrasado = Mezcla excesivamente rica. Bajar la aguja un par de posiciones. Si la aguja estaba en la posición intermedia, puede que sea necesario cambiar la válvula por otra de menor escote. En el caso de una 4T, puede ser indicativo de que las guías de las válvulas o el segmento rascador tiene demasiada holgura, o los retenes de las mismas están deteriorados, o el pistón necesita un cambio.

Al acelerar o rodar con el gas entre a más de 3/4 y a fondo:

1º- El motor sube de vueltas con facilidad y el sonido se "afina" hacia el final de las RPM, pareciendo que le falta potencia, y, al cerrar un poco el gas, aumentan ligeramente las RPM = El surtidor principal puede que sea demasiado pequeño (comprobar el color de la bujía después de rodar a fondo unos cientos de metros. ¡Ojo, ver notas importantes al final!). Aumentar el chiclé principal. Esto es así debido a que el chiclé principal o de altas funciona a partir de poco más de ¾ de apertura de gas y si es demasiado pequeño, al cerrar ligeramente el gas entra un poco menos de aire para el mismo chiclé y se alarga un poco la carburación. De esta forma, mejora la respuesta del motor frente a una carburación corta.

2º- El motor sube de vueltas hasta que empieza a "ratear" (como si fuera un 4T) perdiendo pistonadas y al cerrar un poco el gas aumenta ligeramente este efecto = El surtidor principal es demasiado grande. Montar un chiclé menor. Esto es así debido a que, como ya he dicho antes, el chiclé principal o de altas funciona a partir de poco más de ¾ de apertura de gas y si es demasiado grande, al cerrar ligeramente el gas entra un poco menos de aire para el mismo chiclé y se alarga un poco la carburación. De esta forma, empeora la respuesta del motor frente a una carburación larga.

Ajuste del chiclé principal por el color de la bujía.

El color de la bujía después de rodar a fondo unos cientos de metros (¡ojo, ver notas importantes al final!):

Al sacar la bujía:

1º- La bujía presenta un color café con leche muy claro en aislante y electrodos = El surtidor principal es muy pequeño. Corremos el riesgo de gripar el motor. En el caso de una 4T, es el color correcto.

2º- La bujía presenta un color café con leche en el aislante y negro mate en el electrodo y parte baja de la rosca donde el electrodo se une a esta = El surtidor principal es el correcto y la carburación está bien afinada en altas. ¡Cuidado con usar menos de 1/40 (2,5%) a 1/60 (1,67%) de aceite en la mezcla en estos casos! En el caso de una 4T, indica que va un poco larga.

3º- La bujía presenta un color oscuro en el aislante (café muy cargado de café) y negro mate en el resto = El surtidor es ligeramente mayor que el que corresponde. En caso de dudas, en cuanto a la evolución de las condiciones climatológicas altitud, etc., es una muy buena opción (¡¡¿Seguro que el filtro está limpio?!!).

4º- La bujía presenta un color negro en aislante y el resto. En algunos casos hasta presenta un aspecto engrasado = El surtidor principal es demasiado grande. Sustituir por uno de menor diámetro. En estos casos, las bujías con electrodos de platino se suelen contactar. En el caso de una 4T, puede ser indicativo de que las guías de las válvulas o el segmento rascador tiene demasiada holgura, los retenes de las mismas están deteriorados o el pistón necesita un cambio.

Notas importantes:

Las anteriores indicaciones, como se ha comentado más arriba y, salvo que indique lo contrario, son con el motor en caliente y a temperatura de servicio, y están pensadas tanto para una moto de 2T como para una de 4T. También quiero destacar que se trata de indicaciones destinadas a motos de uso deportivo y/o para la competición. Evidentemente una moto para uso normal no requiere de una carburación tan afinada aunque es cierto que puede mejorar sensiblemente.

Se supone que el filtro del aire está limpio. Si el filtro del aire está sucio, todo el trabajo de ajuste y puesta a punto de la carburación será inservible, ya que, una vez que lo limpiemos, puede que tengamos que volver a carburar o peor aún, que al entrar más aire con el filtro limpio, gripemos el motor.

Se supone que el grado térmico de la bujía es el adecuado. Esto es crucial. Los fabricantes de motos y/o motores, gastan ingentes cantidades de dinero y tiempo para encontrar la bujía correcta para nuestro motor. La bujía que recomiendan, en el manual de nuestra moto o motor, tiene que ser considerada, en el peor de los casos como la ideal. Si usamos una bujía de un grado térmico más frío que el que indica el fabricante, la bujía saldrá más obscura dando la falsa impresión de carburación muy rica. Si, por el contrario, usamos una bujía más caliente, saldrá más clara y nos hará pensar erróneamente que va muy pobre. Si una bujía se engrasa, se contacta o sale con un color demasiado claro, no significa que la bujía no sea la adecuada. Lo que nos está indicando es que hay algo que no va bien y, en la mayoría de los casos, se trata de un problema de carburación. Por si todo esto fuera poco importante, hay que tener en cuenta que algunas bujías tienen una resistencia interna para evitar las interferencias. Si usamos una bujía diferente a la recomendada por el fabricante, siendo ésta de las que llevan resistencia, al usar una sin ella, la impedancia que ofrece a la bobina del encendido es diferente, y a la larga podemos arruinar el encendido o el CDI. No son pocos los casos de encendidos o CDI que se estropean una y otra vez por no usar la bujía adecuada.

Las indicaciones de "1/6, 1/8, 1/4, etc." son orientativas. Es decir, si hablamos de a medio gas, nos estamos refiriendo a llevar el gas abierto entre 1/3 y 2/3, pero no a tope ni a ¼.

Los ajustes que se hagan a cada uno de los elementos del carburador, afectan o pueden afectar al elemento inmediatamente superior o inferior ya que éstos se "solapan" entre sí. Por ejemplo, al ajustar el tornillo de riqueza, puede que haya que volver a ajustar el tornillo de "ralentí". En cambio, si hacemos un ajuste a elementos que no tienen "solape" entre sí, como por ejemplo el chiclé de altas y el tornillo del aire, es decir, si cambiamos el chiclé de altas, no se verá afectado el tornillo de riqueza, o si apretamos/aflojamos el tornillo del aire, no se verá afectado el chiclé de altas.

A veces, nos podemos encontrar con una situación de restricción tan grande en un determinado paso del proceso, que nos resulta imposible poder continuar. Este caso se puede dar, por poner un ejemplo, al regular la aguja del carburador. Si al hacer esto para intentar corregir una carburación muy corta, al rodar con el gas entre 1/6 y 3/4, nos encontramos con que es imposible, puede que el problema sea del chiclé de altas. Esto es así porque puede darse el caso de que hayamos montado un cliché de altas tan pequeño que no sea capaz de surtir el combustible necesario, ni para la situación de entre 1/6 a 3/4 de apertura de gas. Por ello recomiendo siempre empezar por los ajustes recomendados por el fabricante.

Algunos carburadores, en lo que se refiere al tornillo de riqueza, funcionan al revés. Esto es: apretar es empobrecer la mezcla y aflojar, enriquecerla. Dicho de otra forma, en la mayoría de los carburadores, al aflojar el tornillo del aire, aumentamos el paso del aire, empobreciendo así la mezcla. En el caso de los carburadores, en los que lo que hace el tornillo es reducir el paso del aire, al aflojar el tornillo, se enriquece la mezcla. Consultad al fabricante.

A la hora de hacer la prueba del surtidor principal (lanzando la moto a fondo durante unos cientos de metros) hay que partir de un surtidor ligeramente mayor que el que supongamos que es el correcto. A partir de éste, ir disminuyendo poco a poco hasta dar con el surtidor correcto. De no hacerlo así, corremos el peligro de gripar el motor.

Entre una prueba y otra, no ajustar más de un elemento a la vez. Es decir: si ajustamos la aguja del carburador, no cambiar el surtidor de bajas o de altas, ya que ello podría enmascarar el verdadero efecto del ajuste que estamos haciendo.

Una vez tengamos nuestra moto perfectamente carburada, no nos podemos “despistar” ya que hay que tener en cuenta que:

Si la hemos carburado para una altitud sobre el nivel del mar muy grande o para una situación bajas Presiones (borrasca) o con mucho calor, en cuanto bajemos mucho de altura, mejore el tiempo o haga mucho frío, tendremos que carburar otra vez, enriqueciendo la mezcla. Si no lo hacemos, corremos el riesgo de gripar el motor.

Si por el contrario, hemos carburado para frío, poca altitud o buen tiempo, lo que ocurrirá, en cuanto haga calor, mucha altitud o mal tiempo, es que la mezcla será demasiado rica, pero en este caso no corremos ningún riesgo de gripar el motor. Lo peor que nos puede pasar es que engrasemos la bujía y que la moto no dé todo su potencial.

Espero que esto os sirva de ayuda.

Ahí va la bibliografía.

ARIAS-PAZ M., Motocicletas, edic. 12ª de 1957, edic. 19ª de 1971 y edic. 33ª de 2005.

ARIAS-PAZ M, Automóviles, edic. 16ª de 1951 y edic. 51ª de 2000.

RUIGI Luis, Preparación de motores de competición, de la Biblioteca CEAC del Taller de Automóviles.

Varios autores, El motor de dos tiempos, de la Biblioteca CEAC del Motor y Automóvil.

ROBINSON John, Motocicletas, Puesta a punto de motores de 2 tiempos. 5ª edición de 1991, editorial Thomson/Paraninfo.

ROBINSON John, Motocicletas, Preparación de motores de 4 tiempos. Edición especial para Libro Motor, S.L. 2004, editorial Thomson Editores Spain Paraninfo, S.A.

Varios autores, Motor de dos tiempos de altas prestaciones RS125R, Universidad Politécnica de Valencia. 1996.

Mantenimiento y Reparación de la Motocicleta, editorial Grupo Cultural, Cultural S.A.

TODO LO QUE QUERIAS SABER DE LAS PASTILLAS DE FRENO

Estudio completo y pormenorizado sobre las pastillas de frenos. ¿Qué pastillas debo poner en mi moto a la hora de cambiarlas? ¿Qué tipos existen? ¿Cuales me convienen más según mi conducción? ¿Por qué pierden facultades?. Todas estas preguntas tiene su respuesta en este artículo.

Creo que todos estamos de acuerdo acerca de la importancia que tienen...evidentemente unas pastillas en mal estado te impiden frenar bien...si están desgastadas además corres el riesgo de destrozar los discos...

La primera pregunta que nos asalta es ¿qué pastillas son las más adecuadas para mi moto?¿las de serie o las más atractivas del mercado auxiliar?

Pues bien esta pregunta la responderéis vosotros mismos cuando leáis el articulo.

Lo que se pide básicamente a la pastilla es que presente un coeficiente de fricción adecuado y estable a cualquier rango de temperatura y presión,mantener un adecuado equilibrio entre abrasión y resistencia al desgaste,capacidad para absorver vibraciones e irregularidades de la superficie con la que entra en contacto a cualquier temperatura y resistencia al choque y a la cizalladura.

Para lograr todo esto el fabricante hace pruebas y pruebas hasta alcanzar la fórmula más adecuada de acuerdo a sus criterios de calidad.

La mayoría de los fabricantes emplea en mayor o menor medida los siguientes compuestos:

• Fibras
• cargas minerales
• componentes metálicos
• modificadores de coeficiente de fricción
• materiales órganicos y abrasivos.

-Las fibras son el armazón de las pastillas de freno se encargan de ligar y aglutinar al resto de los elementos.

Pueden ser sintéticas o minerales. Las más frecuentes la fibra de aramida y la fibra de vidrio.

- Las cargas minerales aportarán resistencia a la abrasión,a la cortadura y a las altas temperaturas.Las más usuales la barita,talco,mica...

- Los componentes metálicos se añaden en forma de polvo o virutas para homogeneizar el coeficiente de fricción y la transferencia de calor a componentes del sistema.Ejemplos serían entre otros el cobre o el bronce.

- Los modificadores empleados en forma de polvo hacen variar el coeficiente de fricción normalmente a la baja dependiendo del rango de temperatura, siendo usados el grafito o la antracita entre otros.

-Los materiales orgánicos aglomeran el resto de los materiales.Cuando alcanzan la temperatura adecuada fluyen y ligan el resto de los elementos hasta que se polimerizan, y la pregunta de alguno será ¿y qué es eso de la polimerización? en nuestras pastillas es un proceso de unión de los distintos materiales por el calor.Ejemplo:las resinas fenálicas termoendurecibles.

- Los abrasivos incrementan el coeficiente de fricción y renuevan y limpian la superficie del disco.

Visto esto podemos pasar a clasificar las pastillas de freno.

Un primer grupo serían las orgánicas,que tienen un buen coeficiente de fricción en un uso moderado de los frenos,funcionan bien a bajas temperaturas y son silenciosas...pero ante un uso intenso no son tan buenas ya que se desgastan rápidamente,se fatigan,se oxidan y "caen".

Otro grupo sería el de las semimetálicas cuyos componentes metálicos,como he descrito anteriormente, en forma de polvo tienen la misión de estabilizar el coeficiente de fricción a altas temperaturas. Son unas buenas pastillas "todo uso" de calle incluso con un uso intenso.

Conforme aumentamos el componente metálico mejoran las propiedades a altas temperaturas pero generan más ruidos y menos efectividad con los frenos todavía fríos.

El tercer grupo de pastillas son las completamente metálicas a base de metal sinterizado.

Para un uso de calle estas pastillas están hechas con latón,bronce o cobre o una mezcla de éstos y si el uso es más intenso las pastillas deberían usar hierro e incluso se les puede añadir polvo de cerámica para alcanzar temperaturas mayores.

Producen un polvillo negro corrosivo asi que te recomiendo limpiar las llantas y discos con frecuencia.

Estas pastillas exijen frenar muy fuerte para parar la moto.

Cuando hablamos de pastillas de carbono , que sería un cuarto grupo,que quede claro que no son esas pastillas de alta competición...,no que vá ,para nosotros los de "a pie",son pastillas semimetálicas sobre las que se ha pulverizado carbón para mejorar las características a alta y baja temperatura.

Estas pastillas son muy demandadas por usuarios de superdeportivas de calle que realizan o creen realizar un uso muy intenso y agresivo de los frenos... pero son caras, muy caras y además dejan un polvo negro, corrosivo y pegajoso sobre las llantas, y esto te exije limpiarlas con mucha frecuencia

Además estas pastillas son auténticas devoradoras de discos...

Sabiendo las características de cada pastilla ya sabéis por cual decantaros.

Puedes adquirir las pastillas en la tienda o en el taller pero elije tú ,con el asesoramiento adecuado, lo que quieres poner a la moto en función de la conducción real que practicas.

Si te dá lo mismo monta las de serie que serán,en algunos casos, más caras pero duran mucho más y si te decides por la industria auxiliar hay muchas marcas con mucho nombre e incluso muy buenas pero no por llevar lo más "molón racing" vas a frenar mejor y más tarde...eso lo haces tú no las pastillas.

Si después de todo esto crees que necesitas pastillas de "elite" por lo menos vigila la limpieza de discos y llantas porque de lo contrario te pueden salir muy caras...

Por último voy a comentar brevemente un problema que suele aparecer en nuestros frenos y más concretamente en las pastillas de frenos.

Me refiero a la "caída" o agotamiento y en definitiva pérdida de propiedades que sufren las pastillas.

Esto sucede normalmente entre pilotos en una carrera o "tanderos" racing de alto nivel... muy raro en carretera.

En un uso muy intenso el freno "cae" y pierde eficacia,esto ocurre normalmente de forma gradual y lo corregimos frenando antes pero a veces sucede de repente.

El decaimiento de las pastillas de freno se produce por varias razones.

El más normal es sobrepasar la temperatura óptima de trabajo donde el coeficiente de fricción es más alto,sobrepasada esta temperatura cae dicho coeficiente.

A temperaturas muy altas la resina orgánica empieza a desaparecer pudiendo derretirse los elementos metálicos.Incluso los materiales de fricción se vaporizan.Esto no sucede de repente en general pero se han dado casos en los que si y aquí si estaría el peligro.

Esto lo podemos observar precisamente viendo si la pastilla como consecuencia de los elementos derretidos presenta un color esmaltado.

Otra "caida" o pérdida de propiedades de las pastillas es la producida por la inconsciencia o ignorancia del piloto.

Muchos dan por aceptado que unas pastillas nuevas frenan perfectamente y que por lo tanto podemos ir "a saco" desde el principio...sin embargo esto no es así.

Las pastillas tienen una resinas plásticas termoendurecibles que exijen un cierto y progresivo uso para que su comportamiento sea óptimo,explicaba como los materiales orgánicos aglutinaban a los demás para alcanzar la polimerización y que esto era a una determinada temperatura si esta no se alcanza se produce un efecto de "hidroplaneo" que aparece de repente provocando una pérdida de frenos que nos puede llevar a la tragedia.

Por lo tanto recién cambiadas las pastillas tenemos que extremar la precaución y evitar frenadas radicales.

La primera causa de fatiga se evita eligiendo correctamente el tipo de pastillas en función de la conducción que practiques y la segunda causa es extremar la precaución como he comentado un poco más arriba

Eso es todo amigos espero que os haya interesado y servido de algo.

Un saludo.

NOMENCLATURAS EN LAS BUJIAS

Todos los simbolos, letras y números de las bujías.
¿Qué significan?
¿Como se leen?

Con este gráfico te lo intento explicar.
